PT-3D POWER SUPPLY

PT-3D
製品名 PT-3D
概要 POWER SUPPLY
定価 19,000円(税抜)
ダウンロード PT-3Dマニュアル

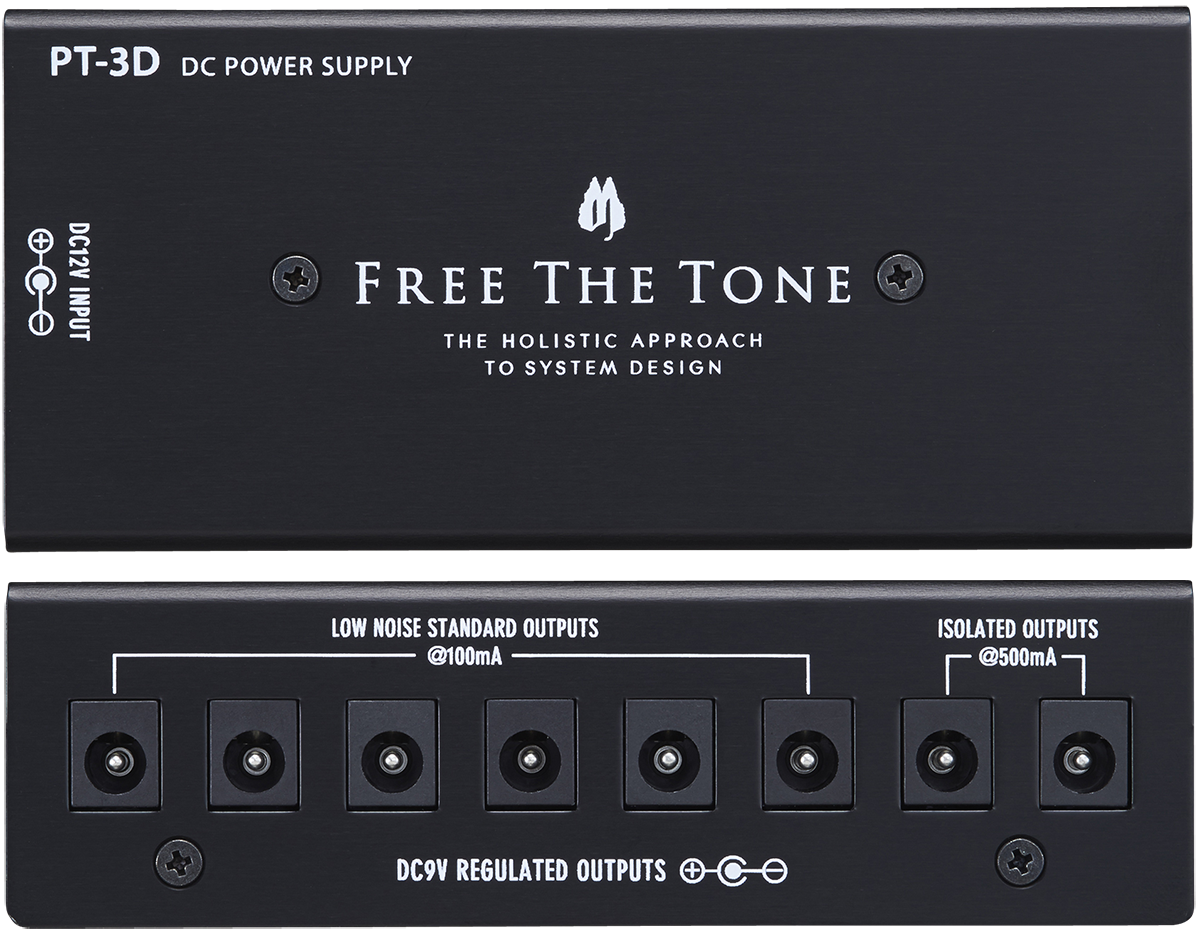

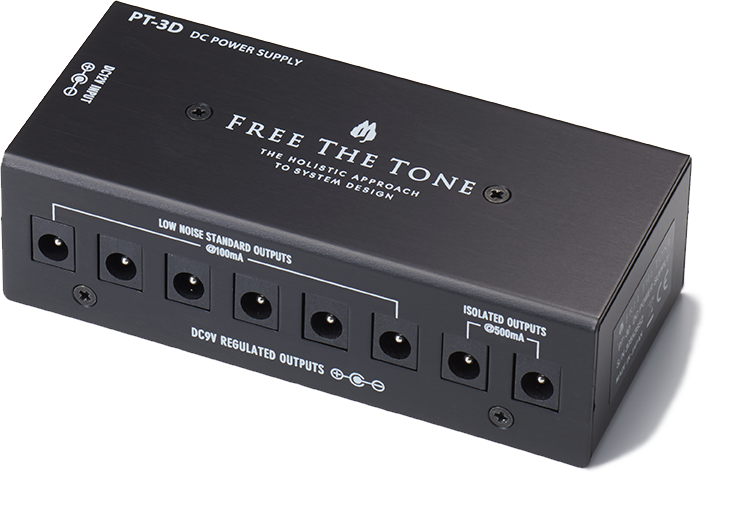

軽量・コンパクトサイズながら、完全に独立したアイソレーテッド出力端子(DC9V/500mA出力×2)とローノイズ・スタンダード出力端子(DC9V/100mA出力×6)を装備し最大8系統の電源供給を行います。
「PT-3D」のアイソレーテッド出力端子は、起動時に一部のデジタルエフェクターが必要としている一時的な1A以上の電流を供給する事が可能で、起動後必要とされる電流量も500mAまで安定供給し続けることができます。これにより、DC9V対応ながら大容量の電流が必要なエフェクター(DigiTech® WHAMMY DT™/WHAMMY 5™、Eventide® TIME FACTOR/MOD FACTOR/PITCH FACTOR/SPACE/H9、LINE6® DL4™/MM4™/FM4™ 、Strymon® TIMELINE/MOBIUSなど)に使用可能です。

特徴

  • PTシリーズの特徴である、航空機部品に使用されている日本製アルミニウム合金を筐体に使用する事により、強度と軽量化を両立しています。
  • 完全に独立したアイソレーテッド出力端子(DC9V/500mA出力×2)とローノイズ・スタンダード出力端子(DC9V/100mA×6)を装備し最大8系統の電源供給が可能。
  • 各DC9V出力端子は安定化され、独立したノイズフィルターとショートプロテクション回路を経由してエフェクターに電源を供給します。
  • ローノイズ・スタンダード出力端子は、2段階のノイズフィルターを通過させる事で大幅にノイズレベルを低減させています。
  • ローノイズ・スタンダード出力端子は出力電圧が約9.8Vに設定されており、新品のバッテリーを使用した時に近い状態を再現します。(アイソレーテッド出力端子は9Vになります)
  • アイソレーテッド出力端子は起動時に一部のデジタルエフェクターが必要としている一時的な1A以上の電流を供給する事が可能。
  • 2つのアイソレーテッド出力端子は、それぞれ完全に独立しており、電気的に絶縁されているためグランドループによるノイズが発生しません。また電源ライン経由のデジタルノイズ混入を防止します。
ご注意
  • 添付されているDCケーブルではEventide®やLINE6 ®製のエフェクターに対応していませんので、別途ご用意ください。
  • P記の製品(DigiTech® 、Eventide®、LINE6 ®、Strymon® )は 弊社で動作確認(2013年11月1日現在)のとれた製品です。 各製品の完全な動作を保証するものではありません。
  • 動作確認後にマイナーチェンジ等が行われた場合、使用出来ない可能性がございます。接続する機器の電源仕様に関しては事前にご確認の上ご使用ください。
  • 下記機種は付属のDCケーブルでご使用いただけます。
    DigiTech® WHAMMY DT™/WHAMMY 5™
    Strymon® TIMELINE/MOBIUS
  • 下記機種は弊社変換ケーブル「CP-R25CV」を使用することで動作させることができます。
    Eventide® TIME FACTOR/MOD FACTOR/PITCH FACTOR/SPACE
    LINE6¥® DL4™/MM4™/FM4™

仕様

出力端子 安定化DC9Vアイソレーテッド出力端子(@500mA MAX):2系統
安定化DC9Vローノイズ・スタンダード出力端子(@100mA MAX):6系統
各出力にショートプロテクション回路装備
サイズ 120(W)×55(D)×35(H)mm(ゴム足の高さ含まず)
重量 約185g(付属品を含まず)
付属品 保証書、取扱説明書、DCケーブル 30cm L/L×4、50cm L/L×4、専用ACアダプター(FA-1220D-JA)

よくあるご質問

ハイカレント端子にモジュレーション系のエフェクターや歪みエフェクターを繋げた場合、ローノイズスタンダード端子に比べてノイズレベルなどは高くなりますか?
歪み系エフェクターの場合は、回路によりますが、若干ノイズレベルが上がる可能性があります。モジュレーション系はゲインが低いので、差はほとんど分からないレベルです。
極性反転ケーブル等を使用してセンタープラスで単独でしか通常作動しないファズで使うことは可能なのでしょうか。
PT-3Dのハイカレント端子はアイソレーテッド仕様になっておりますので、マイナス9V駆動(電源のプラス側をグラウンドに接続する回路)のエフェクターにも使用可能です。
※ローノイズ・スタンダード出力端子ではご使用になれません。
