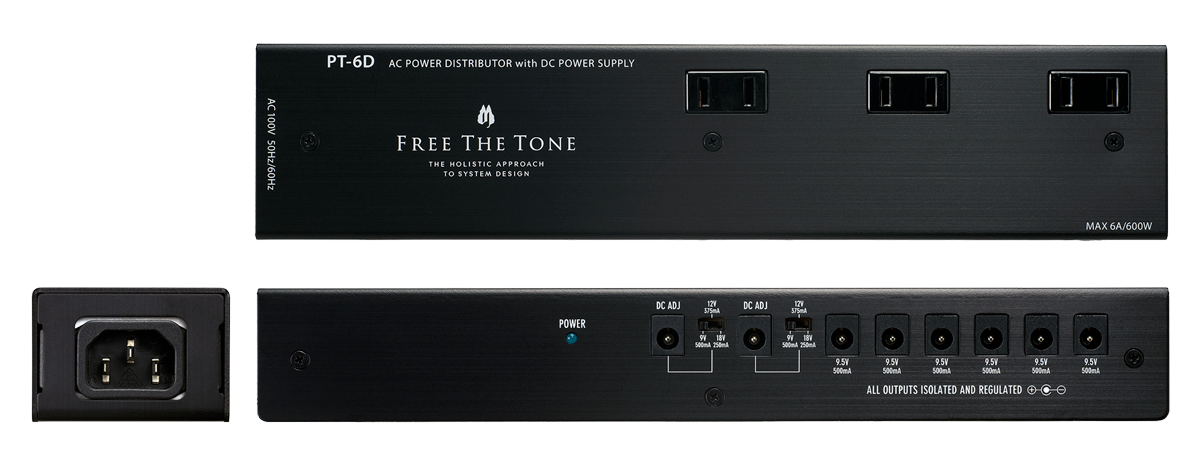

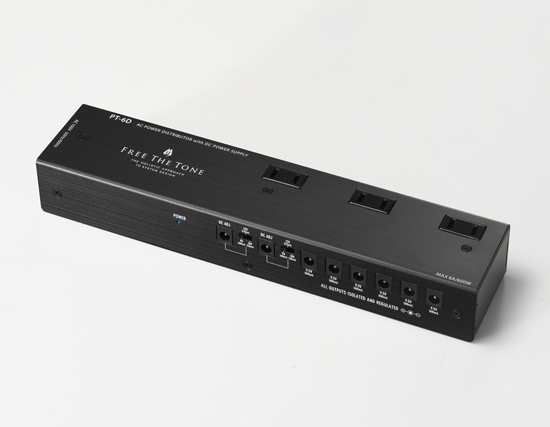

PT-6D AC POWER DISTRIBUTOR with DC POWER SUPPLY

PT-6D
製品名 PT-6D
概要 AC POWER DISTRIBUTOR with DC POWER SUPPLY
定価 39,490円（税込）
マニュアル PT-6Dマニュアル
PT-6Dは、アイソレーテッド出力端子を8系統備えたハイスペックなパワーサプライです。DC9.5V/500mA出力を6系統、出力電圧を選択して使用できるDCアジャスト出力（DC9V/12V/18V）を2系統装備しています。

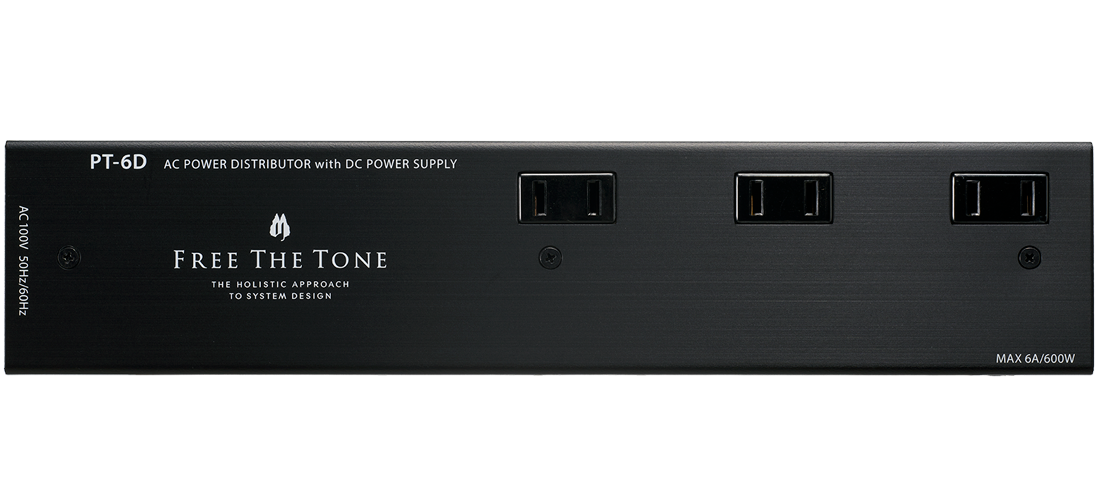

エフェクトボードに収まりやすいコンパクトな設計ですが、3系統のAC100V供給口を備えています。
全てのDC9V(DC9.5V)アイソレーテッド出力端子は、起動時に一部のデジタルエフェクターが必要としている一時的な1A以上の電流を供給する事が可能で、起動後必要とされる電流も500mAまで安定供給し続けることができます。
PT-6Dは、小型・大容量化のためスイッチング方式を採用しています。スイッチング方式のパワーサプライは、内部にスイッチング素子を持ち、高速でONとOFFを繰り返しています。このスイッチング動作が要因で、電源出力は高周波ノイズを含んでいます。スイッチング方式のパワーサプライには、この高周波ノイズを減らすために強力なフィルターが内蔵されています。このフィルターの性能が良いほど、出力する高周波ノイズのレベルが下がります。一方、フィルターの性能を上げすぎると、音の急な変化に追従するために必要な電流を十分に流せなくなり、エフェクターの音の反応が遅く感じることがあります。PT-6Dは、スイッチング電源の持つこの問題点を解決するために、音質を保ちながら高周波ノイズレベルを下げる設計・開発を行いました。

PT-6D仕様変更について

PT-6D / AC POWER DISTRIBUTOR with POWER SUPPLYを使用した際、Strymon社の一部の製品が起動しないという事象が、シリアルナンバー657D0001～657D0400の製品に発生しております。該当のシリアルナンバーの製品をお持ちのお客様には、お預かりでの仕様変更を承っております。
仕様変更済み製品のシリアルナンバーの確認や、仕様変更受付等のお手続きに関しましては、下記リンクから専用ページにアクセスしてご確認ください。
PT-6D仕様変更について

特徴

  • 本体の高さを38mm以下に抑える事により、大きなACアダプターを使用しても全体の高さを低く抑える事ができます。
  • 本体上部AC100V供給の3系統には、最大級のACアダプターを並べて使用する事が可能です。
  • 完全に独立したアイソレーテッド出力端子を8系統装備。8系統のうち2系統は出力電圧を選択可能です。
    DC9.5V(500mA)出力×6、DC9V(500mA)/12V(375mA)/18V(250mA)出力×2
  • 各DC9V(DC9.5V)出力端子は安定化され、独立したノイズフィルターとショートプロテクション回路を内蔵しています。
  • 6系統のDC出力端子は、出力電圧が約9.5Vに設定されており、新品のバッテリーを使用した時に近い音質を再現します。
  • 全てのアイソレーテッド出力端子は起動時に一部のデジタルエフェクターが必要としている一時的な1A以上の電流を供給する事が可能。（DCアジャスト出力端子はDC9V設定時に対応）
  • 全てのアイソレーテッド出力端子は、それぞれ完全に独立しており、電気的に絶縁されているためグランドループによるノイズが発生しません。また電源ライン経由のデジタルノイズ混入を防止します。

仕様

AC電源ディストリビュート端子 AC100V出力：3系統　合計6A/600W(最大)
DC出力端子（センターマイナス　センターピン直径φ2.1mm） 安定化DC9.5Vアイソレーテッド出力端子(@500mA MAX)：6系統
安定化DCアジャスト出力端子(DC9V@500mA MAX/12V@375mA MAX/18V@250mA MAX)：2系統
※各出力にショートプロテクション回路装備
サイズ 256(W)ｘ55.2(D)ｘ37.6(H)mm　(ゴム足の高さ含まず)
重量 約595g(付属品を含まず)
付属品 DCケーブル 30cm L/L x 4本、50cm L/L x 4本、専用電源ケーブル×1本、保証書、取扱説明書
※電源ケーブルは別売のAC POWERCORD/CP-8137ACも使用することができます。

よくあるご質問

極性反転ケーブル等を使用してセンタープラスで単独でしか通常作動しないファズで使うことは可能でしょうか。
PT-6Dの出力端子は全てアイソレーテッド仕様になっておりますので、マイナス9V駆動(電源のプラス側をグラウンドに接続する回路)のエフェクターにも使用可能です。
PT-6DのAC100V供給口の間隔は何mmになりますか？
PT-6DのAC100V供給口の間隔は、それぞれ27.5mmになります。
DC9.5Vの出力端子に、DC9Vで動作するエフェクターを接続しても問題ないですか？
新品の9Vバッテリーは9.8Vほど供給されますので、DC9Vで動作するエフェクターに9.5Vの電源を接続しても問題ございません。
PT-6Dからアナログコーラスに電源を供給し、アナログコーラスを使用した時、ザーというノイズが増えます。どうしてですか？また、どうしたら解決できますか？
ご使用のアナログコーラスで使用されているクロック周波数とPT-6Dのスイッチング周波数が近いことが原因だと思われます。アナログコーラスなど、BBD素子を使用したエフェクターは、BBD素子を動作させるために、クロックと呼ばれる制御信号を使っています。このクロックの周波数とPT-6D内部のスイッチングの周波数が近い時、お互いに干渉が生じ、可聴帯域のノイズとなって出力されます。ノイズを減らすためには、個別のACアダプターを使ってアナログコーラスに電源を供給してください。個別のACアダプターを使ってもノイズが減らない場合は、フリーザトーンのSP-9/ACアダプターをお試しください。SP-9は、スイッチング素子を使用しないリニアタイプのため、今回のような干渉によるノイズの発生はありません。
